57HBL 無刷電機主要參數
項目 | 參數 |
接線樣式 | Star |
霍爾作用角度 | 120° （電氣角度electrical angle） |
軸向跳動 | 0.025mm |
徑向間隙 | 0.025mm@450g |
軸向間隙 | 0.025mm@450g |
絕緣等級 | Class B |
介電強度 | 500VDC for one minute |
絕緣電阻 | 100MΩMin.500VDC |
Model | 57HBL-55 | 57HBL-75 | 57HBL-95 | 57HBL-115 | |
相數 | 3 | ||||
極數 | 4 (可選8) | ||||
額定電壓 | V | 24v(可定制12v 到115v) | |||
空載轉速 | rpm | 4000 | 4000 | 4000 | 4000 |
額定力矩 | Nm | 0.14 | 0.28 | 0.43 | 0.50 |
額定轉速 | rpm | 3000 | 3000 | 3000 | 3000 |
額定電流 | A | 2.5 | 5 | 7.5 | 8.5 |
額定功率r | W | 44 | 88 | 135 | 157 |
電機重量 | Kg | 0.5 | 0.8 | 1.1 | 1.5 |
機身長度 | mm | 55 | 75 | 95 | 115 |
63WG 系列齒輪箱主要參數
減速比 | 10 | 15 | 30 | |
效率 | 0.65 | 0.55 | 0.45 | |
連續轉矩 | Ncm | 可達1000（金屬齒輪） 可達400（非金屬齒輪） | ||
減速箱重量 | kg | 0.4 | ||
軸向載荷,徑向載荷 | N | 300/350 | ||

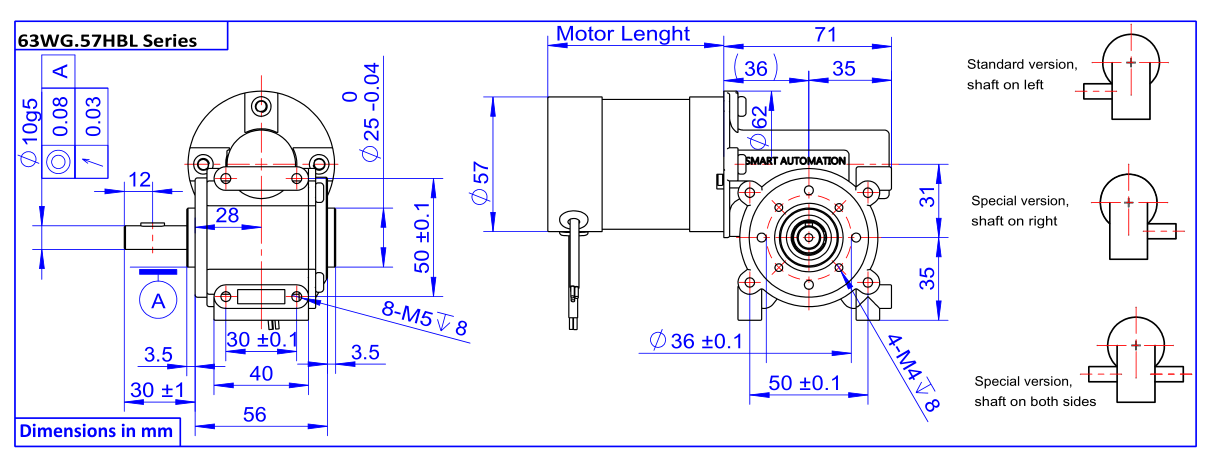

機械尺寸
